wedi Fundo Punktablauf horizontal DN 50 quadratisch
Vor 12 Uhr bestellt: 1 Werktag | Lieferdatum wird abgestimmt
- Beschreibung
- Mehr infos
- FAQ
- Dokumentation
- Reviews
wedi Fundo Punktablauf horizontal DN-50 mit quadratischem Rost – komplettes Ablaufset
Der wedi Fundo Punktablauf horizontal DN-50 mit quadratischem Edelstahlrost ist ein komplettes Ablaufset für wedi Fundo Duschelemente mit Punktablauf. Dieser Ablauf wird eingesetzt, wenn die Ablaufleitung horizontal angeschlossen werden muss, und bietet eine zuverlässige, wasserdichte Ableitung des Duschwassers.
➕ Horizontaler Anschluss für seitlichen Ablauf
➕ Standard-DN-50 Ablauf mit hoher Leistung
➕ Quadratischer Edelstahlrost für eine klare, moderne Optik
➕ Komplettset, sofort montagebereit

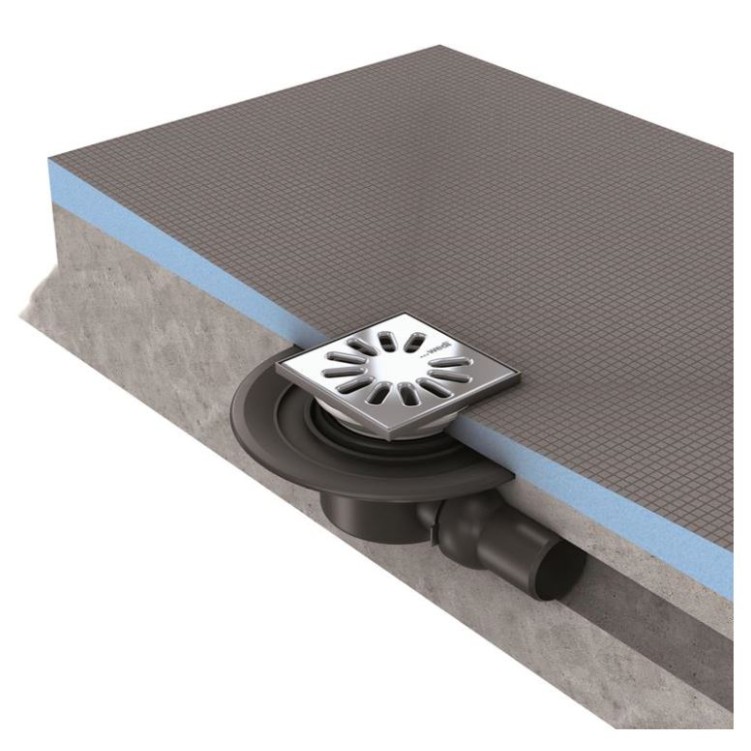

Wann wählst du einen horizontalen DN-50 Punktablauf?
Dieser Punktablauf ist ideal, wenn ein vertikaler Anschluss nicht möglich ist und ausreichend Platz für eine horizontale Ablaufleitung vorhanden ist. Bei geringer Einbauhöhe ist der Mini Max DN-40 Ablauf eine passende Alternative.
Technische Daten
- Marke: wedi
- Typ: Punktablauf für Duschelement
- Anschlussrichtung: Horizontal
- Ablaufdurchmesser: DN-50
- Anschlussrohr-Durchmesser: 50 mm
- Rost: Quadratisch, Edelstahl, 115 × 115 mm
- Ablaufleistung: 0,8 Liter pro Sekunde
- Minimale Einbautiefe: 130 mm
- Norm: EN 1253
- Geeignet für: Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo
Kombiniere diesen Punktablauf mit einem passenden wedi Fundo Duschelement und den entsprechenden Abdichtungssystemen für eine sichere, wasserdichte und langlebige Duschlösung.
wedi Fundo Bodenablauf horizontal DN-50 mit quadratischem Rost – komplettes Ablaufsystem
Der wedi Fundo Bodenablauf horizontal DN-50 mit quadratischem Ablaufrost ist ein komplettes Ablaufsystem für wedi Fundo Duschelemente mit Punktablauf. Dieser Ablauf wurde für Einbausituationen entwickelt, bei denen die Abwasserleitung horizontal angeschlossen wird, und sorgt für eine sichere, wasserdichte und langlebige Wasserableitung innerhalb des wedi Systems.
Horizontaler DN-50 Ablauf für flexible Anschlussmöglichkeiten
Wenn ein vertikaler Ablauf nicht realisierbar ist, bietet dieser horizontale DN-50 Bodenablauf eine zuverlässige Lösung. Dank der hohen Ablaufleistung und der robusten Konstruktion eignet sich dieser Ablauf sowohl für Neubau- als auch für Renovierungsprojekte, sofern ausreichend Platz im Bodenaufbau vorhanden ist.
- Horizontaler Anschluss für seitliche Ableitung
- Standard DN-50 Ablauf mit hoher Ablaufkapazität
- Quadratischer Edelstahl-Ablaufrost für eine klare, moderne Optik
- Komplettes Set, sofort montagebereit
Welchen wedi Ablauf benötigen Sie?
wedi bietet verschiedene Abläufe, abgestimmt auf den jeweiligen Duschboden, den verfügbaren Einbauraum und die gewünschte Anschlussrichtung. In der nachfolgenden Übersicht finden Sie die am häufigsten verwendeten Abläufe für wedi Fundo Duschelemente. Der auf dieser Seite beschriebene Ablauf ist fett hervorgehoben dargestellt.
Übersicht wedi Abläufe
| Ablauftyp | Anschlussrichtung | Durchmesser | Rost | Geeignet für |
| Bodenablauf | Vertikal | DN-50 | Quadratisch | Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo |
| Bodenablauf | Vertikal | DN-50 | Rund | Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo |
| Bodenablauf Mini Max | Horizontal | DN-40 | Quadratisch | Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo |
| Bodenablauf | Horizontal | DN-50 | Quadratisch | Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo |
| Bodenablauf | Horizontal | DN-50 | Rund | Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo |
| Rinnenablauf | Vertikal | DN-50 | – | Fundo Riolito, Riolito Neo, RioLigno |
| Rinnenablauf | Horizontal | DN-40 Mini Max | – | Fundo Riolito, Riolito Neo, RioLigno |
| Rinnenablauf | Horizontal | DN-50 | – | Fundo Riolito, Riolito Neo, RioLigno |

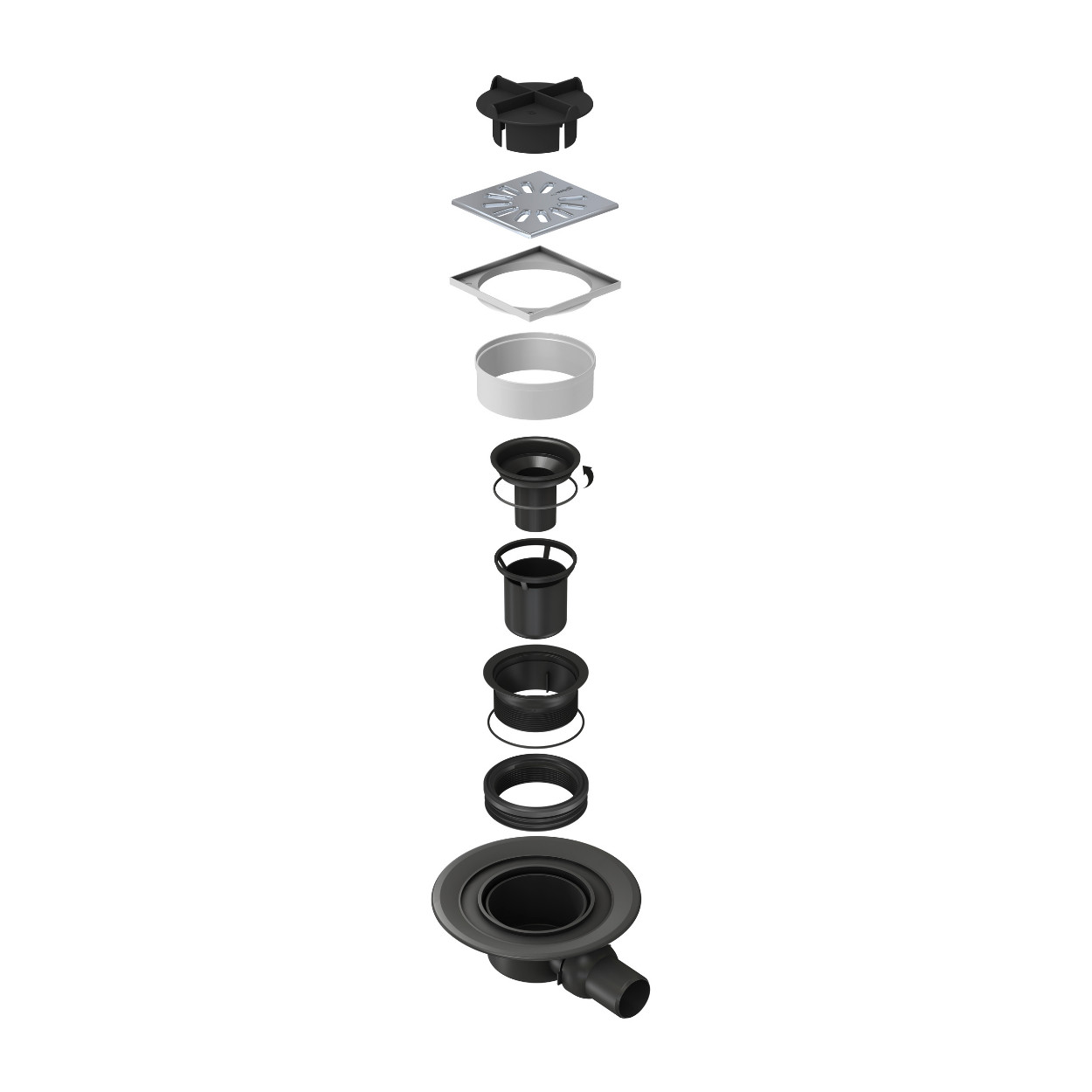

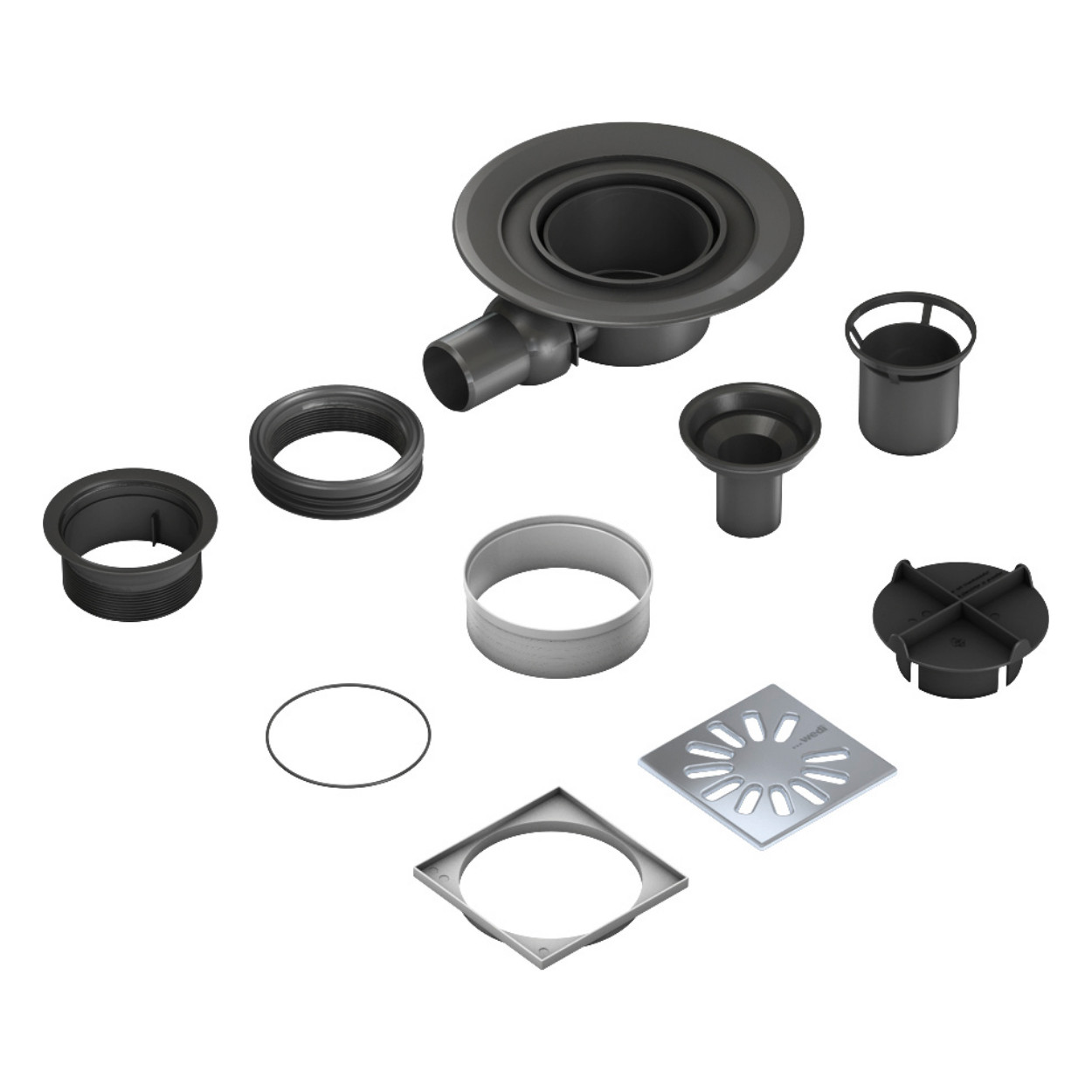

Komplette Lieferung gemäß wedi System
Dieser wedi Fundo Bodenablauf wird als komplettes Set geliefert, sodass alle Komponenten optimal aufeinander abgestimmt sind und den Anforderungen des wedi Systems entsprechen.
- 1 × horizontaler DN-50 Ablauf
- 1 × Siphon
- 1 × Geruchsverschluss
- 1 × Höhenausgleichsring
- 1 × Dichtungsring
- 1 × Schraubring für Duschelement
- 1 × Abdeckkappe
- 1 × Edelstahl-Ablaufrost 115 × 115 mm (quadratisch)
- 1 × O-Ring
Bestandteil des kompletten wedi Systems
In Kombination mit einem wedi Fundo Duschboden sowie den passenden Abdichtungssystemen und Zubehörteilen bildet dieser Bodenablauf eine sichere, wasserdichte und langlebige Lösung für Duschbereiche mit horizontalem Ablaufanschluss.
Welchen Ablauf benötige ich für meinen wedi Fundo Duschboden?
Der passende Ablauf hängt vom Typ des wedi Fundo Duschbodens und der Art der Wasserableitung ab. wedi unterscheidet zwischen Duschböden mit Punktablauf und Duschböden mit Linienablauf.
- Punktabläufe werden bei Fundo Primo, Ligno Plus, Borgo, Trolio und Nautilo eingesetzt.
- Linienabläufe werden bei Fundo Riolito, Riolito Neo und RioLigno eingesetzt.
Was ist der Unterschied zwischen einem vertikalen und einem horizontalen Ablauf?
Der Unterschied zwischen vertikalen und horizontalen Abläufen liegt in der Richtung der Wasserableitung und in der benötigten Einbauhöhe.
- Ein vertikaler Ablauf leitet das Wasser direkt nach unten ab und ist die am häufigsten verwendete Lösung, wenn ausreichend Platz unter dem Boden vorhanden ist.
- Ein horizontaler Ablauf leitet das Wasser seitlich ab und wird eingesetzt, wenn der Bodenaufbau begrenzt ist oder Leitungen nicht senkrecht verlegt werden können.
Was ist der Unterschied zwischen einem runden und einem quadratischen Ablaufrost?
Der Unterschied zwischen runden und quadratischen Ablaufrosten ist hauptsächlich optischer Natur. Die technische Funktion und die Ablaufleistung sind identisch.
- Quadratische Roste werden häufig bei modernen Bädern mit klaren, geradlinigen Fliesenlayouts gewählt.
- Runde Roste wirken neutraler und passen gut zu klassischen oder zeitlosen Badgestaltungen.
Was ist ein Mini Max Ablauf?
Ein Mini Max Ablauf ist ein besonders flacher horizontaler Ablauf mit kleinerem Durchmesser, der für Einbausituationen mit sehr geringer Aufbauhöhe entwickelt wurde.
- Mini Max Abläufe haben einen DN-40 Anschluss.
- Sie werden eingesetzt, wenn ein DN-50 Ablauf zu viel Platz benötigt.
- Geeignet für einzelne Duschbereiche mit begrenzter Wassermenge.
Wann benötige ich einen Ablauf mit Brandschutz?
Ein Ablauf mit integriertem Brandschutz ist erforderlich, wenn der Duschboden in einer wohnungstrennenden Decke eingebaut wird, beispielsweise in Mehrfamilienhäusern oder anderen Formen des Geschosswohnungsbaus.
- Der integrierte Brandschutz verhindert eine Brandausbreitung über den Ablauf.
- Zusätzliche Brandschutzmanschetten oder -hülsen sind nicht erforderlich.
- Abläufe mit Brandschutz sind sowohl für Punktabläufe als auch für Linienabläufe erhältlich.
Welche wedi Abläufe werden am häufigsten verwendet?
Die am häufigsten eingesetzten Abläufe hängen von der jeweiligen Bausituation ab. In der Praxis werden jedoch vor allem folgende Varianten gewählt:
- DN-50 Punktablauf mit vertikalem Anschluss für den Standardwohnungsbau.
- DN-50 Punktablauf mit horizontalem Anschluss bei begrenztem Bodenaufbau.
- Mini Max DN-40 Ablauf bei sehr geringer Einbauhöhe.
- DN-50 Linienablauf für Duschböden mit Linienentwässerung.
- Abläufe mit integriertem Brandschutz bei wohnungstrennenden Decken.
Werden wedi Abläufe als komplette Sets geliefert?
Ja, alle wedi Fundo Abläufe werden als komplette Sets geliefert, inklusive Siphon, Geruchsverschluss, Dichtungen und Montagezubehör. Dadurch sind alle Komponenten optimal aufeinander abgestimmt und gewährleisten ein zuverlässiges und wasserdichtes System.
Beschreibung
wedi Fundo Punktablauf horizontal DN-50 mit quadratischem Rost – komplettes Ablaufset
Der wedi Fundo Punktablauf horizontal DN-50 mit quadratischem Edelstahlrost ist ein komplettes Ablaufset für wedi Fundo Duschelemente mit Punktablauf. Dieser Ablauf wird eingesetzt, wenn die Ablaufleitung horizontal angeschlossen werden muss, und bietet eine zuverlässige, wasserdichte Ableitung des Duschwassers.
➕ Horizontaler Anschluss für seitlichen Ablauf
➕ Standard-DN-50 Ablauf mit hoher Leistung
➕ Quadratischer Edelstahlrost für eine klare, moderne Optik
➕ Komplettset, sofort montagebereit
Wann wählst du einen horizontalen DN-50 Punktablauf?
Dieser Punktablauf ist ideal, wenn ein vertikaler Anschluss nicht möglich ist und ausreichend Platz für eine horizontale Ablaufleitung vorhanden ist. Bei geringer Einbauhöhe ist der Mini Max DN-40 Ablauf eine passende Alternative.
Technische Daten
- Marke: wedi
- Typ: Punktablauf für Duschelement
- Anschlussrichtung: Horizontal
- Ablaufdurchmesser: DN-50
- Anschlussrohr-Durchmesser: 50 mm
- Rost: Quadratisch, Edelstahl, 115 × 115 mm
- Ablaufleistung: 0,8 Liter pro Sekunde
- Minimale Einbautiefe: 130 mm
- Norm: EN 1253
- Geeignet für: Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo
Kombiniere diesen Punktablauf mit einem passenden wedi Fundo Duschelement und den entsprechenden Abdichtungssystemen für eine sichere, wasserdichte und langlebige Duschlösung.
Mehr infos
wedi Fundo Bodenablauf horizontal DN-50 mit quadratischem Rost – komplettes Ablaufsystem
Der wedi Fundo Bodenablauf horizontal DN-50 mit quadratischem Ablaufrost ist ein komplettes Ablaufsystem für wedi Fundo Duschelemente mit Punktablauf. Dieser Ablauf wurde für Einbausituationen entwickelt, bei denen die Abwasserleitung horizontal angeschlossen wird, und sorgt für eine sichere, wasserdichte und langlebige Wasserableitung innerhalb des wedi Systems.
Horizontaler DN-50 Ablauf für flexible Anschlussmöglichkeiten
Wenn ein vertikaler Ablauf nicht realisierbar ist, bietet dieser horizontale DN-50 Bodenablauf eine zuverlässige Lösung. Dank der hohen Ablaufleistung und der robusten Konstruktion eignet sich dieser Ablauf sowohl für Neubau- als auch für Renovierungsprojekte, sofern ausreichend Platz im Bodenaufbau vorhanden ist.
- Horizontaler Anschluss für seitliche Ableitung
- Standard DN-50 Ablauf mit hoher Ablaufkapazität
- Quadratischer Edelstahl-Ablaufrost für eine klare, moderne Optik
- Komplettes Set, sofort montagebereit
Welchen wedi Ablauf benötigen Sie?
wedi bietet verschiedene Abläufe, abgestimmt auf den jeweiligen Duschboden, den verfügbaren Einbauraum und die gewünschte Anschlussrichtung. In der nachfolgenden Übersicht finden Sie die am häufigsten verwendeten Abläufe für wedi Fundo Duschelemente. Der auf dieser Seite beschriebene Ablauf ist fett hervorgehoben dargestellt.
Übersicht wedi Abläufe
| Ablauftyp | Anschlussrichtung | Durchmesser | Rost | Geeignet für |
| Bodenablauf | Vertikal | DN-50 | Quadratisch | Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo |
| Bodenablauf | Vertikal | DN-50 | Rund | Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo |
| Bodenablauf Mini Max | Horizontal | DN-40 | Quadratisch | Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo |
| Bodenablauf | Horizontal | DN-50 | Quadratisch | Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo |
| Bodenablauf | Horizontal | DN-50 | Rund | Fundo Primo, Ligno Plus, Borgo, Trollo, Nautilo |
| Rinnenablauf | Vertikal | DN-50 | – | Fundo Riolito, Riolito Neo, RioLigno |
| Rinnenablauf | Horizontal | DN-40 Mini Max | – | Fundo Riolito, Riolito Neo, RioLigno |
| Rinnenablauf | Horizontal | DN-50 | – | Fundo Riolito, Riolito Neo, RioLigno |
Komplette Lieferung gemäß wedi System
Dieser wedi Fundo Bodenablauf wird als komplettes Set geliefert, sodass alle Komponenten optimal aufeinander abgestimmt sind und den Anforderungen des wedi Systems entsprechen.
- 1 × horizontaler DN-50 Ablauf
- 1 × Siphon
- 1 × Geruchsverschluss
- 1 × Höhenausgleichsring
- 1 × Dichtungsring
- 1 × Schraubring für Duschelement
- 1 × Abdeckkappe
- 1 × Edelstahl-Ablaufrost 115 × 115 mm (quadratisch)
- 1 × O-Ring
Bestandteil des kompletten wedi Systems
In Kombination mit einem wedi Fundo Duschboden sowie den passenden Abdichtungssystemen und Zubehörteilen bildet dieser Bodenablauf eine sichere, wasserdichte und langlebige Lösung für Duschbereiche mit horizontalem Ablaufanschluss.
FAQ
Welchen Ablauf benötige ich für meinen wedi Fundo Duschboden?
Der passende Ablauf hängt vom Typ des wedi Fundo Duschbodens und der Art der Wasserableitung ab. wedi unterscheidet zwischen Duschböden mit Punktablauf und Duschböden mit Linienablauf.
- Punktabläufe werden bei Fundo Primo, Ligno Plus, Borgo, Trolio und Nautilo eingesetzt.
- Linienabläufe werden bei Fundo Riolito, Riolito Neo und RioLigno eingesetzt.
Was ist der Unterschied zwischen einem vertikalen und einem horizontalen Ablauf?
Der Unterschied zwischen vertikalen und horizontalen Abläufen liegt in der Richtung der Wasserableitung und in der benötigten Einbauhöhe.
- Ein vertikaler Ablauf leitet das Wasser direkt nach unten ab und ist die am häufigsten verwendete Lösung, wenn ausreichend Platz unter dem Boden vorhanden ist.
- Ein horizontaler Ablauf leitet das Wasser seitlich ab und wird eingesetzt, wenn der Bodenaufbau begrenzt ist oder Leitungen nicht senkrecht verlegt werden können.
Was ist der Unterschied zwischen einem runden und einem quadratischen Ablaufrost?
Der Unterschied zwischen runden und quadratischen Ablaufrosten ist hauptsächlich optischer Natur. Die technische Funktion und die Ablaufleistung sind identisch.
- Quadratische Roste werden häufig bei modernen Bädern mit klaren, geradlinigen Fliesenlayouts gewählt.
- Runde Roste wirken neutraler und passen gut zu klassischen oder zeitlosen Badgestaltungen.
Was ist ein Mini Max Ablauf?
Ein Mini Max Ablauf ist ein besonders flacher horizontaler Ablauf mit kleinerem Durchmesser, der für Einbausituationen mit sehr geringer Aufbauhöhe entwickelt wurde.
- Mini Max Abläufe haben einen DN-40 Anschluss.
- Sie werden eingesetzt, wenn ein DN-50 Ablauf zu viel Platz benötigt.
- Geeignet für einzelne Duschbereiche mit begrenzter Wassermenge.
Wann benötige ich einen Ablauf mit Brandschutz?
Ein Ablauf mit integriertem Brandschutz ist erforderlich, wenn der Duschboden in einer wohnungstrennenden Decke eingebaut wird, beispielsweise in Mehrfamilienhäusern oder anderen Formen des Geschosswohnungsbaus.
- Der integrierte Brandschutz verhindert eine Brandausbreitung über den Ablauf.
- Zusätzliche Brandschutzmanschetten oder -hülsen sind nicht erforderlich.
- Abläufe mit Brandschutz sind sowohl für Punktabläufe als auch für Linienabläufe erhältlich.
Welche wedi Abläufe werden am häufigsten verwendet?
Die am häufigsten eingesetzten Abläufe hängen von der jeweiligen Bausituation ab. In der Praxis werden jedoch vor allem folgende Varianten gewählt:
- DN-50 Punktablauf mit vertikalem Anschluss für den Standardwohnungsbau.
- DN-50 Punktablauf mit horizontalem Anschluss bei begrenztem Bodenaufbau.
- Mini Max DN-40 Ablauf bei sehr geringer Einbauhöhe.
- DN-50 Linienablauf für Duschböden mit Linienentwässerung.
- Abläufe mit integriertem Brandschutz bei wohnungstrennenden Decken.
Werden wedi Abläufe als komplette Sets geliefert?
Ja, alle wedi Fundo Abläufe werden als komplette Sets geliefert, inklusive Siphon, Geruchsverschluss, Dichtungen und Montagezubehör. Dadurch sind alle Komponenten optimal aufeinander abgestimmt und gewährleisten ein zuverlässiges und wasserdichtes System.
Dokumentation
Reviews
Produkte vergleichen.
Andere haben auch gekauft.
- Echter persönlicher Service
- Größtes wedi Sortiment der Niederlande
- Direkter Kontakt zu einem wedi-Experten
- Seit über 15 Jahren online
.png)
Justwedi.nl – Der Spezialist für 100% wasserdichte Badezimmer
Willkommen bei Justwedi.nl – der richtigen Adresse für alle, die ein Badezimmer, eine Sauna, ein Spa, ein Schwimmbad oder einen anderen Nassraum mit der Qualität von wedi bauen oder renovieren möchten.
Ob Profi oder Heimwerker: Bei uns bestellst du alle wedi Materialien schnell und einfach online. Dazu gehören wasserfeste Bauplatten, Fundo Duschelemente, XPS-Elemente, Designkomponenten und intelligente Montagelösungen.
Wir glauben an die perfekte Basis für deinen Wellnessbereich: klar, stilvoll und garantiert wasserdicht. Deshalb bieten wir ausschließlich das Beste von wedi – der Nummer 1 in Europa für hochwertige Bausysteme für Feuchträume.
Badezimmer bauen oder renovieren? Das komplette wedi Sortiment – professionell, langlebig und von höchster Qualität
Eine Badsanierung erfordert Zeit, Energie und eine gute Vorbereitung. Deshalb machen wir es dir so einfach wie möglich:
• Immer das komplette wedi Sortiment verfügbar
• Attraktive Preise
• Fachkundige Beratung durch echte Spezialisten
• Showroom in Vught (NB)
• Schnelle Lieferung nach Hause
Bei Justwedi.nl erhältst du die besten Produkte und professionelle Unterstützung. Unsere Experten denken mit dir mit, geben klare Empfehlungen und helfen dir, die richtigen Entscheidungen für deine Situation zu treffen.
Warum Justwedi.nl?
Darum entscheiden sich Kunden für Justwedi.nl:
✓ 100% wasserdicht bauen mit original wedi Materialien
✓ Leichte Bauplatten für einfache und schnelle Verarbeitung
✓ Direkt überfliesbar – keine Vorbehandlung nötig
✓ Mit nur einem Kleber verarbeiten: wedi 610
✓ Perfekt kombinierbar mit Fußbodenheizung
✓ Großes Sortiment: von Bauplatten bis Fundo Duschelementen, I-board und wedi Tools
✓ Wärmedämmende Wirkung für Komfort und Energieeinsparung
✓ Geeignet für private und professionelle Projekte
✓ Fester persönlicher Ansprechpartner – kurze Wege, individuelle Beratung
✓ Service an erster Stelle: Wir denken wirklich mit
✓ Schnelle und zuverlässige Lieferung nach Hause
✓ Werktags erreichbar von 09:00 bis 17:30 Uhr
✓ Sicher bestellen mit Trusted Shops Garantie
✓ Verlässlichkeit: Vereinbarung = Vereinbarung
Entdecke unser Sortiment & lass dich inspirieren
Schau dich in Ruhe in unserem Onlineshop um und entdecke, was mit wedi alles möglich ist.
Hast du Fragen oder möchtest du über dein Badezimmerprojekt sprechen? Wir sind für dich da und freuen uns, dich kennenzulernen!
Justwedi.nl – dein Partner für wasserdichtes Bauen.
